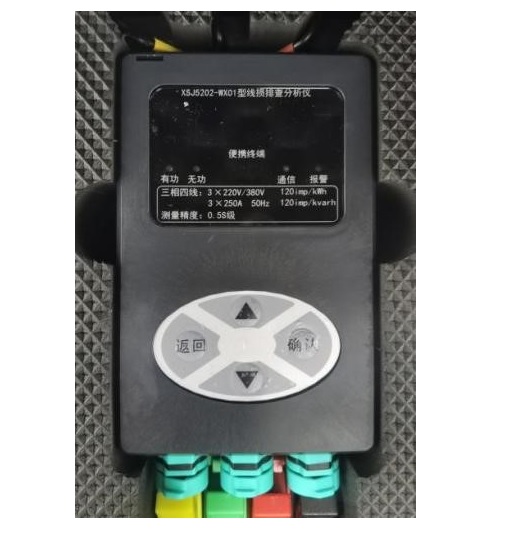

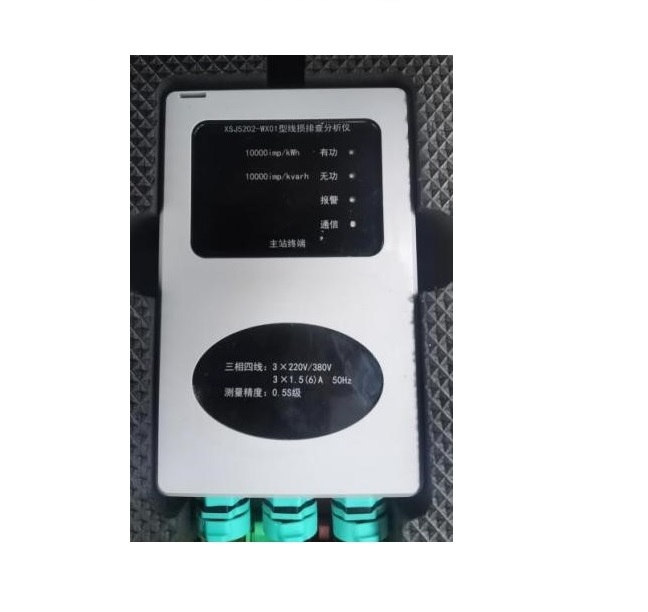

该产品由主站终端、分支终端、便携终端、远程通信终端构成，配套线损诊断系统APP和台区线损检测及智能分析系统（以下简称系统）使用，具备户变关系查核、台区拓扑层级关系绘制、电力潮流数据仿真、台区历史线损查核、关口计量准确度查验、分支分段线损分析、台区线损诊断与告警、电能表计量准确度查验、互感器变比核实等功能。该产品携带方便且无需停电安装，IP67的防护等级可适用于户外场景，操作简单且准确率高，可有效提升台区现场排查分析效率。
每套产品由1台主站终端、2台分支终端、1台便携终端、1台远程通信终端构成，同步配备线损诊断系统APP以及台区线损检测及智能分析系统。实际使用时根据现场情况，1台主站终端最多支持8台分支终端，实现台区线损检测及用能分析。
技术参数
项目 | 参数名称 | 描述 |
环境 | 工作温度 | -25℃～+70℃ |
相对湿度 | +23℃不应高于83%；+40℃不应高于93% |
工作电源 | 额定电压 | 220V/380V，允许偏差-20％～+20％ |
频率 | 50Hz，允许偏差-6％～+2％ |
功耗 | 视在功率≤5VA、有功功率≤3W |
绝缘性能 | 绝缘电阻 | 电源回路与外壳之间绝缘电阻≥5MΩ |
绝缘强度 | 施加2500V工频电压无击穿、无闪络 |
交采 | 参比电压 | 3×220/380V |
参比频率 | 50Hz |
参比电流 | 主站终端 | 3×1.5(6)A |
分支终端 | 3×25(200)A |
便携终端 | 3×25(200)A |
脉冲常数 | 主站终端 | 10000（imp/kWh）10000（imp/kvarh） |
分支终端 | 120（imp/kWh）120（imp/kvarh） |
便携终端 | 120（imp/kWh）120（imp/kvarh） |
电压、电流测量精度等级 | 0.5级 |
电能计量准确度等级 | 有功C级，无功2级 |
通信 | 双模（HPLC+HRF)互联互通要求 | 符合国网双模（HPLC+HRF)通信互联互通技术规范，性能符合Q/GDW10354-2020中4.8.4的要求 |
远程通信 | 具备远程通信功能，符合Q/GDW10376.3-2019用电信息采集系统通信协议第3部分：采集终端远程通信模块接口 |
蓝牙 | BLE4.2及以上，连接范围10m及以上 |
RS232 | 具备RS232通信接口 |
RS485 | 具备RS485通信接口 |
功能配置
| 序号 | 功能名称 |
基础功能 | 1 | 三相交采计量 | 实时监测 |
电能计量 |
2 | 档案管理 | 台区档案管理 |
终端设备档案管理 |
台区电表档案采集 |
3 | 通信功能 | 远程通信 |
本地通信 |
4 | 数据采集 | 主站终端数据采集 |
台区电表数据采集 |
分支终端数据采集 |
5 | 数据存储 | 主站数据存储 |
终端数据存储 |
应用功能 | 6 | 台区拓扑 | 主站台区拓扑 |
终端台区拓扑 |
7 | 户变识别 | 户变关系识别 |
8 | 线损分析 | 主站线损分析 |
终端线损分析 |
9 | 精度查核 | 集中器精度 |
电能表精度 |
10 | 互感器变比核查 | 变比核查 |
11 | 电力潮流数据仿真 | 潮流仿真 |
维护功能 | 12 | 维护功能 | 安装维护 |
维护升级 |
