功能特性

蓝牙

支持Bluetooth4.0

显示屏

OLED，128×32

物理接口

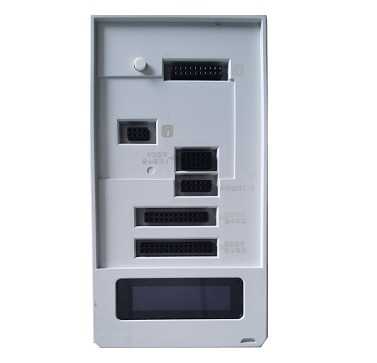

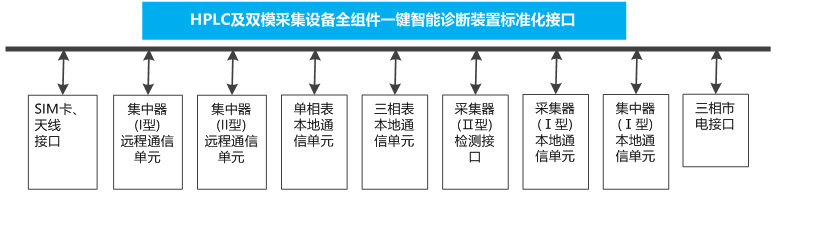

SIM卡槽、Type-C 充电接口、RS232、RS485、强电接口（A/B/C/N）及采集模块标准接口

按键

开关机按键、模块接入检测按键

电池

4000mAH可充电锂电池

程序升级

蓝牙升级

防护等级

IP3X级

跌落高度

＜1.5m

无线通讯

蓝牙通信，4G公专网通信

工作和存储环境

工作温度

-25℃～55℃

贮存运输

-40℃～70℃

工作湿度

40％～90％

贮运湿度

20％～93％（40℃）

物理参数

体积与重量

尺寸175×92×30mm，重量不大于500g。

应用配置

通道配置

蓝牙

蓝牙设备扫描配置：搜索对端蓝牙设备，并选择连接；

RS485

RS485通道参数配置：波特率、校验、数据位、停止位；

运行日志配置

查看日志内容：查询相关日志记录；

设备维护

基本信息查询

装置基本信息

设备资产号、设备地址、软件硬件版本及发布日期、后备电池容量规格；

内置CCO信息

设备地址、软件版本及发布日期、硬件版本及发布日期；

内置STA信息

设备地址、软件版本及发布日期、硬件版本及发布日期；

内置远程通信模块信息

模块厂商、模块型号、软件版本及发布日期、硬件版本及发布日期；

蓝牙信息

蓝牙名称、MAC地址、软件版本；

模拟表配置

内置模拟表数量及各模拟表地址、规约类型、相线类型、波特率；

模拟集中器配置

内置模拟集中器地址；

设备状态

后备电池电压、当前电量百分比、蓝牙链接状态、各被测模块接入状态；

功耗阈值信息

被测设备功耗阈值（上下限）；

参数设置

装置初始化

硬件初始化、参数初始化、数据初始化；

装置功能自检

自检内部CCO模块、STA模块、LTE模块通信、FLASH是否正常；

资产号设置

设置诊断装置22位资产号，其中后12位默认为装置地址；

蓝牙名称设置

设置诊断装置蓝牙名称；

功耗阈值设置

设置被测CCO、STA、LTE模块功耗检测时判定阈值（上下限）；

在线升级

固件升级

升级更新装置本体固件程序；

故障识别

集中器（I型）远程通信模块

弱电接入故障、开关机故障、串口通信故障、功耗异常故障、SIM卡识别故障、SIM卡欠费故障、信号强度过低故障、网络注册参数故障、主站登陆参数故障、主站端口开启失败故障、主站端口无应答故障；

集中器（II型）远程通信模块

SIM卡

SIM卡识别故障、SIM卡欠费故障；

天线

信号强度过低故障；

集中器（I型）本地通信模块

根据模块接入情况选择不同测试组合，诊断相关故障：

功耗故障、串口通信故障、载波通信故障、相位识别故障、电表事件上报故障、停复电事件上报故障；

单相表本地通信模块

三相表本地通信模块

采集器（I型）

采集器（II型）

功能检测

HPLC及双模通信单元

基本信息检查

根据内外置CCO和STA模块组合进行检测模块入网地址、设备类型、分采支持状态、模块厂商代码、模块ID信息、芯片厂商代码、芯片ID信息、当前节点软件版本及发布日期；

HPLC设备维护管理

根据内外置CCO和STA模块（或现场台区）组合进行维护：

1、在网节点设备信息及拓扑关系；

2、载波升级维护：CCO或STA自动进行节点升级维护；

载波通信参数

查询或设置被测集中器（I型）本地通信模块的载波通信参数；

现场故障分析

（组网检测）

现场故障检测：通过档案比对、拓扑检测、复合抄表检测、台区识别检测、停复电事件检测等流程实现现场台区组网网络的故障检测及分析。

现场故障分析

（监听检测）

现场网络监听：通过监听采集台区网络内通信信息流以统计分析的方法实现网络内各节点信息的展示汇集，并明确定位各节点在网行为的实时状态。

远程通信模块

模块基本信息

模块厂商代码、模块型号、模块软件版本及发布日期、模块硬件版本及发布日期；

网络参数及状态

运营商信息、网络制式、信号强度、CCID、IMSI、本机IP地址、网络附着耗时；

远程通信模块检测

根据输入参数进行网络附着后的APN、IP及端口号的登陆、数据的收发检测；

抄读软卡信息

CCID、IMSI、KI、OP；

设置软卡信息

根据输入软卡信息设置相关软卡信息；

公专一体模式

抄读或设置公专一体工作模式；

SIM卡/天线

网络信号检测

SIM卡或天线状态下，运营商信息、网络制式、信号强度、CCID、IMSI、本机IP地址；
