设备简介

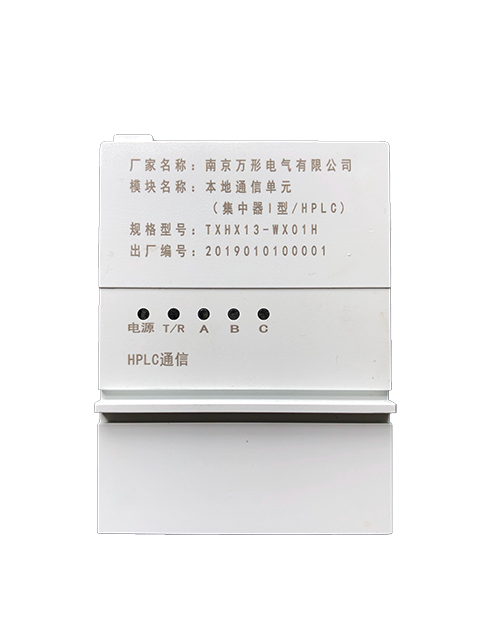

HPLC通信单元系列产品是以电力线为通信介质，使用HPLC通信技术，实现电力载波通信功能的数据传输单元，用于电力用户用电信息采集系统中集中器和电表之间的数据传输。该系列通信单元包括TXHX13-WX11H型通信单元（单相/HPLC）、TXHX13-WX31H型通信单元（三相/HPLC）、DCHL13-WX02型采集器Ⅱ型(HPLC)以及TXHX13-WX01H型本地通信单元（集中器Ⅰ型/HPLC）。该系列通信单元采用一种基于OFDM电力线载波通信的自愈自组网方法的专利技术（专利号：CN106452507A，专利种类：发明），简化了系统结构、降低了系统成本、提高了系统稳定性。运用于集中抄表系统，在有效地提高数据通讯的实时性和可靠性的同时，将进一步推进用电信息采集功能的深化运用。
技术参数
|
技术参数 |
本地通信单元 （Ⅰ型集中器/HPLC） |
通信单元 （单相/HPLC） |
通信单元 （三相/HPLC） |
Ⅱ型采集器(HPLC) |
单位 |
|
通信带宽 |
0.7～12 |
0.7～12 |
0.7～12 |
0.7～12 |
MHZ |
|
发射电平 |
120 |
120 |
120 |
120 |
dBuV |
|
抗衰减 |
110 |
110 |
110 |
110 |
dB |
|
静态功耗 |
0.5 |
0.25 |
0.28 |
0.9 |
W |
|
工作功耗 |
3.1 |
1.5 |
1.9 |
3 |
W |
|
工作电压 |
12 |
12 |
12 |
190～250AC |
V |
|
串口速率 |
9600 |
12002400或 24009600（I采） |
12002400 |
12002400 48009600 |
bps |
|
工作温度 |
－40～85 |
－40～85 |
－40～85 |
－40～85 |
℃ |
|
工作湿度 |
10～100 |
10～100 |
10～100 |
10～100 |
%RH |
性能指标
|
所属类别 |
|
技术指标 |
|
组网特性 |
组网方式 |
支持自动快速组网；支持终端个数1010个 |
|
路由方式 |
支持静态路由；支持动态路由，多路径寻址； 支持自动中继，最大可支持15级中继 |
|
|
MAC特性 |
冲突避免机制 |
支持TDMA和CSMA/CA |
|
数据加解密 |
支持AES128 |
|
|
传输机制 |
支持数据分段和重传机制 |
|
|
物理层特性 |
工作频率 |
200KHz～12.5MHz，支持4种band：band0（2～12MHz），band1（2.4～5.6MHz），band2（0.7～3MHz），band3(1.7～3MHz) |
|
带宽 |
支持2～12 MHz带宽，灵活可调 |
|
|
调制方式 |
采用OFDM技术，子载波支持BPSK、QPSK、16QAM调制 |
|
|
纠错能力 |
支持FEC和CRC功能，强大的去噪和纠错能力 |
|
|
关键指标 |
物理层速率 |
100Kbps～12Mbps |
|
应用层速率 |
30Kbps～4Mbps |
|
|
并发抄表 |
|
支持并发抄读机制，大幅度提高应用自动抄表任务的并发度，降低串行接口通信速率较低对整体抄读时间的影响，提高抄表效率。 |
|
相位识别 |
|
具备相位识别功能，有助利于线损分析及三相负载平衡分析 |
|
停电上报 |
|
通信单元具备电容，支持电表停电事件主动上报 |
|
远程升级 |
|
支持远程升级，有利于电力公司业务扩展，减少现场运维工作量，节省运维成本 |
产品深化运用
|
深化应用 |
指导意义 |
|
台区网络拓扑关系 |
分析台区网络拓扑关系，评估现场网络环境，快速定位现场不稳定节点，减少现场运维工作量。 |
|
台区物理拓扑关系 |
形象展现台区集中器、采集器、电能表等设备之间的物理连接关系，有助于电表轮换等电力业务后档案及时更新与资产有效管理。 |
|
全体测量点曲线 |
通过台区全体测量点曲线实现负荷实时监控、电量实时监控，为大数据挖掘深化应用，分析用户用能习惯等提供基础数据。 |
|
远程费控 |
丰富有序用电方案实施途径，提高费控效率，减少本地费控工作量，节省人力成本。 |
|
电能表校时 |
宽带载波通信速度的优势减少从主站至末端电能表的通信时间，提高电能表校时的精度，减少电能表因时钟问题引起的投诉纠纷以及运维工作。 |
|
准实时线损 |
利用并发抄表优势，快速冻结数据，准实时分析台区线损，及时发现用电用能异常问题。 |
|
分级事件主动上报 |
电能表异常事件监控，及时掌控现场设备运行状态，有助于电力公司精细化管理。 |
|
远程升级 |
为业务扩展与深化应用提供远程手段，减少现场运维工作量。 |
