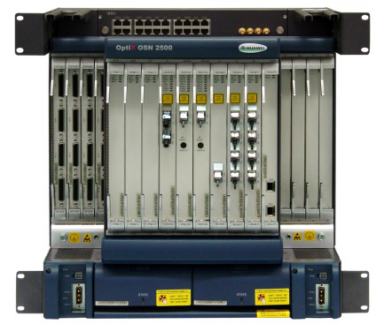

华为 OptiX OSN 2500
大容量: 60G交叉，12个业务槽位
高可靠：多层次的网络、设备以及业务保护
易运维：统一网管，业务可视化运维
产品特点
大容量调度
具备高阶60G交叉能力，低阶20G交叉能力。
高集成度
子架集成度：子架尺寸为472mm(高)×447mm(宽)×295mm(深)，5~7板位支持板位拆分，拆分前9个业务板位、拆分后12个业务板位，8个接口板位。
强组网能力
支持Mesh组网，网络节点即插即用
支持在线任意速率升级和扩容
支持链、环、相交环、相切环等多种SDH组网拓扑
单子架可实现2×STM-16四纤环或4×STM-16二纤环或8×STM-4四纤环或12×STM-4二纤环
完善的网络生存机制
ASON保护
支持分布式可恢复重路由保护；
提供5类更细化的业务保护方案，根据不同SLA提供：钻石级、金级、银级、铜级、铁级业务。
SDH保护
支持2F/4F MSP、1＋1/1:N MSP 、SNCP、DNI、SNCTP/SNCMP、共享光纤虚拟路径保护等。
数据业务保护：
支持以太业务RPR环网保护，RSTP生成树保护；
支持ATM业务VP-RING/VC-RING环网保护。
完备的设备保护机制
智能控制单元保护
支持主控1+1热备份保护。
关键单元保护
支持关键单元如交叉、时钟1+1热备份保护。
电源保护
不仅实现对系统电源的1+1热备份保护，并实现对设备上所有单板的二次电源进行分散式供电，集中式备份的保护。当单板上主用电源模块发生故障时，会自动切换到备用电源，保证单板正常工作。
TPS保护
支持E1/T1/E3/T3/E4/STM-1e/FE的支路保护。其中FE的TPS保护提高了以太业务的安全性，使得SDH网络、数据网络可以结合。
聚焦行业特性
ASON Mesh组网抗多点失效，提升10倍网络可靠性
支持270KM无拉曼的长距传输，减少中继站，降低网络建设成本和维护难度
单纤双向解决接入层光纤不足的问题，内置波分解决汇聚/骨干在缺失WDM网络时的光纤瓶颈，满足网络发展的实际组网诉求
行业认证
通过铁路行业电磁兼容性（EMC）标准（EN 50121-4）认证
|
产品说明 |
OSN 2500 |
||||
|
子架尺寸（mm） |
472mm(高)×447mm(宽)×295mm(深) |
||||
|
交换容量 |
TDM：60G (高阶)，20G (低阶) |
||||
|
业务槽位 |
12个处理板槽位，8个接口板槽位 |
||||
|
接口类型 |
MSTP接口类型 |
STM-16/4/1, E1/E3/E4/T1/T3, FE/GE, DDN, IMA/ATM, FEC/EFEC接口, SAN, Video等 |
|||
|
WDM接口类型 |
支持符合G.694.1的DWDM彩色光口 支持符合G.694.2的CWDM彩色光口 |
||||
|
电源输入 |
l 直流：-48V DC 或 -60V DC l 交流：支持220V/110V AC输入 |
||||
|
单子架业务最大接入能力 |
业务类型 |
最大接入 |
业务类型 |
最大接入 |
|
|
STM-16标准或级联业务 |
9 |
STM-4标准或级联业务 |
36 |
||
|
STM-1标准业务 |
92 |
STM-1（电）业务 |
38 |
||
|
E4业务 |
16 |
E3/T3业务 |
57 |
||
|
E1业务 |
252 |
T1业务 |
252 |
||
|
快速以太网（FE）业务 |
88 |
千兆以太网（GE）业务 |
28 |
||
|
DDN业务（N×64K） |
32 |
Framed E1 |
32 |
||
|
STM-1 ATM |
28 |
STM-4 ATM |
7 |
||
|
ESCON |
20 |
FICON/FC100 |
9 |
||
|
FC200 |
4 |
DVB-ASI |
20 |
||
|
时钟特性 |
同步定时要求符合G.813建议。同步时钟源包括： 1、线路时钟源； 2、支路信号时钟源； 3、2个2048KHz或2048Kbit/s(含SSM功能)的G.703外同步时钟源。 |
||||
|
辅助接口 |
公务接口：公务电话接口、子网电话接口。
管理接口：串行网管与管理接口、串行广播数据口、64kbit/s的同向数据通道接 告警接口：开关量告警接口、机柜告警灯接口。 |
||||
