产品概述

末端电网智能感知终端系列产品主要用于解决现有用电信息采集系统台区电能表档案归属无法确定、电能表所属相位无法确定、台区线损计算不准确、台区线损异常无法快速准确定位、低压台区设备状态及线路故障无法监控、停电故障无法快速定位等问题。实现用电线路智能侦测与诊断，全面支撑配用电网监测、停电实时准确定位等业务应用。该系列产品主要包括DJTH23-WX01型台区智能感知终端、DCHL43-WX02型分支箱监测单元、DCHL23-WX02型分路监测交采扩展单元及、DCHL43-WX02型表箱监测单元等产品。

产品综合技术指标

序号	主要参数	技术指标
1	配电台区变、线、户自动辨识准确率	99%
2	各级停复电事件上报最长时间	15秒
3	线路阻抗计算周期	5秒
4	各分段线路的分段线路全电能数据采样频度	5分钟
5	各分段线路的用户全电能数据采样频度	15分钟
6	同一配电台区采样同步误差	1秒
7	开关状态采集准确率	100%
8	RS-485电能表相位自动识别准确率	95%
9	采用HPLC通信模块	HPLC通信单元配置超级电容
10	互感器	0.5级
11	各种终端设备的测量精度要求	1级

产品介绍

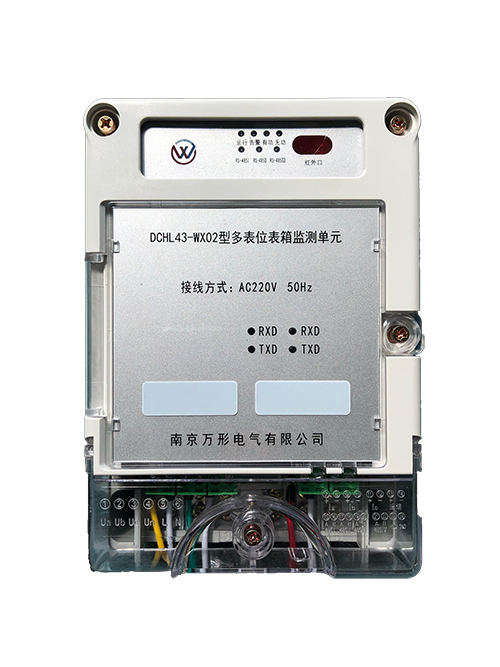

分支箱监测单元/表箱监测单元

DCHL43-WX02型分支箱监测单元/表箱监测单元（以下简称监测单元）是末端电网智能感知系统的重要组成部分，安装于分支箱和多表位表箱，用于分支箱和多表位表箱处相关数据采集和运算，配合智能感知其它类型的采集设备使用，可实现台区分支箱及表箱的拓扑辨识、各类设备的运行状态监测、各级停电事件的实时上报、电能表和各类采集设备的数据高频同步采集、各类异常状态的主动及时上报等功能。
